Installation sécurisée d’une borne escamotable en milieu urbain : guide complet

L'aménagement urbain moderne requiert des solutions efficaces pour la gestion de l'accès et la sécurisation des espaces. L'installation de bornes escamotables, bien que cruciale, représente une opération technique pointue. Une exécution inadéquate peut engendrer des conséquences regrettables, allant des accidents impliquant des piétons à des dysfonctionnements perturbateurs, voire des nuisances sonores affectant la quiétude des riverains. Il est donc primordial de souligner l'importance d'une mise en place rigoureuse, associée à un entretien régulier et consciencieux.

Ces dispositifs jouent un rôle clé au cœur de nos agglomérations. Les bornes escamotables permettent de réglementer l'accès à des zones spécifiques, de sanctuariser les espaces piétonniers, d'organiser le stationnement et, dans certaines configurations, d'offrir une protection contre les attaques béliers. Leur présence, de plus en plus répandue, témoigne de leur contribution grandissante à la gestion optimisée de l'espace urbain et à la consolidation de la sécurité. Ce guide a pour ambition de vous accompagner pas à pas dans la mise en œuvre de ces installations en toute sérénité, en veillant au respect scrupuleux des réglementations en vigueur et en tenant compte des particularités inhérentes au contexte urbain. Découvrez comment garantir une installation sécurisée et durable.

Étude préalable et planification : une étape incontournable

Avant d'initier l'installation d'une borne escamotable dans un environnement urbain, une investigation approfondie et une planification rigoureuse se révèlent indispensables. Cette phase préparatoire permet d'anticiper les éventuelles difficultés, de sélectionner le matériel adéquat et de prémunir les personnes et les biens. Une préparation soignée est le gage d'un projet mené à bien, assurant une borne opérationnelle pendant de nombreuses années. Elle contribue également à l'optimisation des coûts et au respect des délais impartis. Explorez les étapes clés pour une planification efficace.

Analyse des besoins et définition du cahier des charges

La première étape consiste à examiner avec précision les besoins spécifiques et à élaborer un cahier des charges détaillé. Il s'agit de déterminer avec clarté les objectifs poursuivis par l'installation, d'étudier les caractéristiques de l'environnement urbain, de choisir le type de borne le plus approprié et de définir les impératifs en termes d'alimentation électrique et de communication. Une analyse exhaustive permet d'orienter les décisions de manière éclairée et de minimiser les risques d'imprévus. Une borne anti-bélier, par exemple, requiert des spécifications techniques bien différentes d'une borne destinée à la gestion du stationnement. Prenez le temps d'évaluer tous les aspects, des plus simples aux plus complexes.

• Détermination des objectifs : Définir précisément les finalités de l'installation (protection périmétrique, régulation du flux, etc.).
• Analyse du site : Examiner attentivement le contexte urbain (densité piétonnière, circulation automobile, accès pour les services d'urgence, etc.), les contraintes architecturales existantes et les prescriptions réglementaires locales (Plan Local d'Urbanisme - PLU, etc.).
• Choix du type de borne : Identifier le type de borne le plus adapté (hydraulique, pneumatique, électrique, automatique, semi-automatique) en fonction des besoins et des contraintes du site.
• Définition des besoins électriques et de communication : Évaluer la puissance électrique requise pour le fonctionnement de la borne, le type de système de contrôle d'accès à mettre en place (badge, télécommande, interphone, reconnaissance de plaques d'immatriculation, etc.) et les impératifs de connectivité (surveillance à distance, maintenance prédictive, intégration à un système de gestion urbaine centralisé).

Étude de sol et identification des réseaux souterrains

L'étude de la composition du sol et l'identification exhaustive des réseaux souterrains constituent des étapes déterminantes pour prévenir les incidents et les dommages potentiels aux infrastructures existantes. Il est impératif de connaître la nature précise du sol et de localiser la présence éventuelle de câbles, de canalisations ou d'autres réseaux enfouis. Une négligence dans ce domaine peut entraîner des conséquences désastreuses, allant de la perturbation de l'alimentation électrique à des inondations dommageables. En France, le manquement à l'obligation de réaliser une Déclaration de Travaux – Déclaration d'Intention de Commencement de Travaux (DT-DICT) est passible de sanctions financières significatives.

• Sondages et analyses de sol : Réaliser une étude géotechnique complète pour évaluer la stabilité du terrain et déterminer le type de fondation le plus approprié.
• Cartographie des réseaux enterrés : Mettre en œuvre des méthodes de détection fiables pour localiser avec précision les réseaux souterrains existants (détecteurs de câbles et de canalisations, consultation des plans des concessionnaires).
• Gestion des eaux souterraines : Évaluer les risques potentiels d'inondation et prévoir la mise en place de solutions de drainage efficaces si cela s'avère nécessaire.

Obtention des autorisations administratives

Avant d'engager les travaux proprement dits, il est essentiel de se conformer aux exigences réglementaires en vigueur et d'obtenir les autorisations administratives requises. Cela implique le dépôt d'une demande de permis de construire ou d'une déclaration préalable de travaux, la consultation des services compétents et le respect scrupuleux des normes de sécurité et d'accessibilité. Le non-respect de ces obligations peut entraîner l'interruption immédiate des travaux et l'application de sanctions financières. Les délais d'instruction d'une demande de permis de construire peuvent varier considérablement selon la complexité du projet et les spécificités du site.

Type d'Autorisation	Délais d'Obtention Estimés	Organismes à Contacter
Permis de Construire	3 à 6 mois	Mairie, Architecte des Bâtiments de France (si zone protégée)
Déclaration Préalable	1 à 2 mois	Mairie

• Demande de permis de construire ou déclaration préalable : Se familiariser avec les procédures à suivre et les délais à respecter.
• Consultation des services compétents : Prendre contact avec les services techniques de la mairie, l'architecte des bâtiments de France (si le site est situé dans une zone protégée) et les concessionnaires de réseaux.
• Respect des normes de sécurité et d'accessibilité : Veiller à la conformité de l'installation avec les normes d'accessibilité aux personnes à mobilité réduite (PMR), les réglementations en matière de sécurité incendie et les exigences relatives aux niveaux sonores admissibles.

Préparation du chantier et installation de la borne : une exécution méthodique

Une fois les autorisations nécessaires obtenues, il est temps d'aborder la préparation du chantier et l'installation proprement dite de la borne. Cette phase exige une organisation rigoureuse, l'observation stricte des règles de sécurité et le suivi méticuleux des directives fournies par le fabricant. Une installation réalisée dans les règles de l'art est le gage du bon fonctionnement de la borne et de la protection des usagers. Prévoir un budget adéquat pour la sécurisation du chantier est une précaution essentielle.

Sécurisation du chantier : une priorité absolue

La sécurisation du chantier est un impératif catégorique visant à garantir la protection des travailleurs, des passants et des véhicules. Il est indispensable de mettre en place une signalisation claire et parfaitement visible, de protéger efficacement les piétons au moyen de barrières de sécurité adaptées et de se conformer rigoureusement aux mesures de prévention des risques. Un chantier mal sécurisé expose à des risques d'accidents graves et à des sanctions financières substantielles. Le port systématique d'équipements de protection individuelle (EPI) est une obligation pour tous les intervenants sur le chantier.

• Signalisation : Mettre en place une signalétique claire et visible pour informer les piétons et les automobilistes de la présence du chantier et des dangers potentiels.
• Protection des passants : Installer des barrières de sécurité robustes, aménager des cheminements piétonniers provisoires et informer le public des mesures de sécurité mises en place.
• Mesures de prévention des risques : Exiger le port d'équipements de protection individuelle (EPI) appropriés (casques, gants, chaussures de sécurité, etc.) et veiller au respect scrupuleux des consignes de sécurité en vigueur.

Terrassement et réalisation des fondations

Les opérations de terrassement et la réalisation des fondations représentent des étapes fondamentales pour assurer la stabilité à long terme de la borne. Il est crucial d'exécuter une excavation conforme aux dimensions prévues, de couler une dalle de béton armé de qualité adéquate et de mettre en œuvre un système de drainage performant pour prévenir l'accumulation d'eau. Des fondations mal conçues ou mal réalisées peuvent compromettre la stabilité de la borne et entraîner des dysfonctionnements majeurs.

• Excavation : Réaliser une fouille aux dimensions requises, en prenant en compte les contraintes liées à la présence éventuelle de réseaux souterrains.
• Fondations : Couler une dalle de béton armé en respectant scrupuleusement les spécifications techniques fournies par le fabricant de la borne.
• Drainage : Mettre en place un système de drainage efficace pour prévenir toute accumulation d'eau susceptible d'endommager la borne.
• Étanchéité : Appliquer un revêtement étanche sur les fondations pour protéger la borne contre l'humidité ascensionnelle.

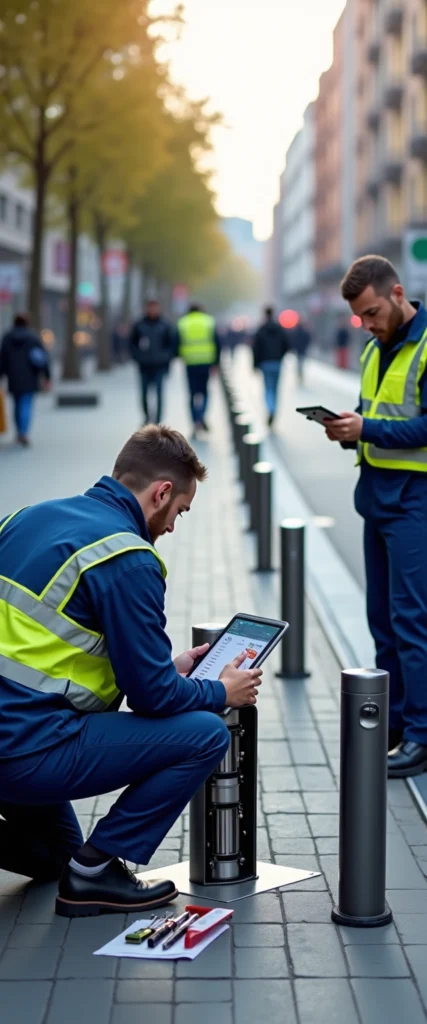

Installation de la borne et raccordements

L'installation proprement dite de la borne et les raccordements aux différents réseaux (électrique, communication, etc.) doivent être effectués avec un soin méticuleux et une grande précision. Il est impératif de suivre à la lettre les instructions du fabricant, de confier les branchements électriques à un électricien dûment qualifié et de vérifier attentivement le bon fonctionnement de l'ensemble de l'installation. Des raccordements mal exécutés peuvent être à l'origine de pannes, de courts-circuits et de risques d'électrocution.

Type de Borne	Consommation Électrique Approximative (en fonctionnement)	Durée d'Installation Estimée
Borne Hydraulique	200 à 400 W	2 à 3 jours
Borne Électrique	100 à 300 W	1 à 2 jours

• Pose de la borne : Positionner la borne avec précaution dans son logement, en se conformant scrupuleusement aux recommandations du fabricant.
• Raccordements électriques et de communication : Faire réaliser les branchements nécessaires par un électricien certifié, en respectant les normes de sécurité électrique en vigueur.
• Tests et vérifications : Procéder à des tests approfondis pour s'assurer du bon fonctionnement de la borne, du système de contrôle d'accès et des dispositifs de sécurité intégrés.
• Calibrage et réglages : Ajuster les paramètres de fonctionnement de la borne (vitesse de montée et de descente, sensibilité des capteurs, etc.) afin d'optimiser ses performances.

Remblaiement et finition

Les étapes de remblaiement et de finition consistent à combler l'excavation avec des matériaux adaptés, à compacter soigneusement le sol et à restaurer la chaussée ou le trottoir dans leur état initial. Il est important de choisir des matériaux de qualité, de mettre en œuvre les techniques de compactage appropriées et de réaliser une finition esthétique et durable. Un remblaiement mal exécuté peut entraîner un affaissement du sol et des dommages à la chaussée.

• Remblaiement : Remplir l'excavation en utilisant des matériaux sélectionnés avec soin et en compactant le sol par couches successives pour garantir la stabilité de la borne.
• Réfection de la chaussée ou du trottoir : Remettre en état la surface en respectant les matériaux d'origine et en tenant compte des contraintes esthétiques du site.
• Signalisation : Mettre en place une signalisation claire et parfaitement visible pour indiquer la présence de la borne et informer les usagers de son fonctionnement.

Maintenance et contrôle périodique : pour une longévité assurée

Un programme de maintenance régulier et un contrôle périodique rigoureux sont indispensables pour assurer la longévité et le bon fonctionnement de la borne escamotable. Il est essentiel de procéder à un nettoyage régulier, de graisser les pièces mobiles, de vérifier les niveaux d'huile (pour les bornes hydrauliques) et de contrôler l'efficacité des dispositifs de sécurité. Une maintenance négligée peut entraîner des pannes coûteuses, des dysfonctionnements préjudiciables et des risques inacceptables pour la sécurité des usagers.

Importance de la maintenance préventive

La maintenance préventive joue un rôle essentiel dans la prévention des pannes et la réduction des risques de dysfonctionnement. Elle consiste à effectuer des opérations de contrôle, de nettoyage et de lubrification à intervalles réguliers. Une maintenance préventive bien planifiée et exécutée permet de prolonger significativement la durée de vie de la borne et de minimiser les coûts de réparation.

• Nettoyage régulier : Éliminer les débris, les feuilles mortes et autres saletés qui pourraient obstruer le mécanisme de la borne.
• Graissage : Lubrifier les pièces mobiles afin de prévenir la corrosion et de limiter l'usure prématurée.
• Contrôle des niveaux d'huile : Vérifier régulièrement le niveau d'huile dans les bornes hydrauliques et procéder à un appoint si nécessaire.
• Inspection visuelle : Examiner attentivement l'état général de la borne, en recherchant d'éventuelles fissures, déformations ou autres dommages apparents.

Diagnostic des pannes et réparations

En cas de panne ou de dysfonctionnement, il est impératif de diagnostiquer rapidement la cause du problème et de procéder aux réparations qui s'imposent. Il est fortement conseillé de faire appel à un technicien qualifié pour effectuer les réparations. L'utilisation de pièces de rechange d'origine ou de pièces compatibles de qualité équivalente est essentielle pour garantir la fiabilité et la durabilité de la réparation.

Contrôle périodique

Un contrôle périodique complet permet de vérifier l'efficacité de tous les dispositifs de sécurité et de s'assurer que la borne est toujours conforme aux normes en vigueur. Il est recommandé de réaliser un contrôle périodique au moins une fois par an. Ce contrôle doit être effectué par un organisme agréé et indépendant.

Tenue d'un registre de maintenance

La tenue rigoureuse d'un registre de maintenance est indispensable pour conserver une trace exhaustive de toutes les interventions réalisées sur la borne. Le registre doit mentionner la date de chaque intervention, la nature des opérations effectuées, les pièces remplacées et l'identification du technicien responsable. L'analyse régulière des informations contenues dans le registre de maintenance permet d'identifier les problèmes récurrents et de mettre en œuvre des actions correctives appropriées.

Nouveaux enjeux et perspectives d'avenir : vers une gestion urbaine optimisée

Le domaine de l'installation et de la gestion des bornes escamotables est en constante évolution, porté par les avancées technologiques et les enjeux de la ville intelligente. L'intégration des bornes escamotables dans les systèmes de gestion urbaine globale, l'émergence de nouvelles technologies et l'harmonisation progressive des normes réglementaires sont autant de défis à relever pour garantir la sécurité, la performance et la durabilité de ces équipements.

Intégration avec les systèmes de gestion urbaine

L'intégration des bornes escamotables dans les systèmes de gestion urbaine offre des opportunités considérables pour optimiser leur utilisation et accroître leur efficacité. Les bornes peuvent être connectées à des capteurs de trafic, à des caméras de surveillance intelligentes et à des systèmes de gestion du stationnement en temps réel. L'utilisation de l'open data permet de partager les informations relatives au fonctionnement des bornes avec les usagers, améliorant ainsi la transparence et la qualité des services. L'optimisation de la consommation énergétique des bornes représente un enjeu majeur dans le contexte de la transition vers une ville plus durable.

• Smart cities : Les bornes escamotables s'intègrent parfaitement dans les solutions de villes intelligentes, contribuant à la gestion du trafic, du stationnement et de la sécurité.
• Open data : Le partage des données relatives au fonctionnement des bornes favorise la transparence et l'amélioration des services aux usagers.
• Gestion énergétique : L'optimisation de la consommation des bornes est un élément clé des stratégies de développement durable.

Évolution des technologies

Les technologies utilisées dans les bornes escamotables connaissent un développement rapide. Les bornes intelligentes sont désormais capables de communiquer avec d'autres équipements urbains, tels que les feux de signalisation et les caméras de surveillance. L'intelligence artificielle (IA) est utilisée pour anticiper les pannes, optimiser le fonctionnement des bornes en fonction des conditions de circulation et améliorer la sécurité des usagers. Les bornes fonctionnant à partir d'énergies renouvelables (panneaux solaires, éoliennes) représentent une alternative prometteuse pour réduire l'empreinte environnementale de ces équipements.

• Bornes escamotables intelligentes : Communication avec d'autres équipements urbains pour une gestion coordonnée des flux et de la sécurité.
• Intelligence artificielle : Prédiction des pannes et optimisation du fonctionnement pour une efficacité accrue.
• Énergies renouvelables : Alimentation par des sources d'énergie propres pour réduire l'impact environnemental.

Normes et réglementations

Les normes et réglementations applicables aux bornes escamotables sont régulièrement mises à jour afin de renforcer les exigences en matière de sécurité, de résistance au vandalisme et de protection des usagers. L'harmonisation des réglementations au niveau européen est un objectif essentiel pour faciliter l'installation et l'utilisation des bornes escamotables dans différents pays. La norme EN 12453, par exemple, définit les exigences de sécurité pour les portes et portails automatiques, y compris les bornes escamotables.

Sécurité et durabilité des espaces urbains

L'installation sécurisée et conforme d'une borne escamotable en milieu urbain représente un investissement pérenne pour la sécurité et le bien-être des citoyens. En suivant scrupuleusement les recommandations formulées dans ce guide et en faisant appel à des professionnels qualifiés, vous contribuerez activement à la création d'espaces urbains plus sûrs, plus accessibles et plus agréables à vivre. Une collaboration étroite entre les collectivités territoriales, les installateurs et les gestionnaires de voirie est indispensable pour assurer le succès de ces projets et faire de nos villes des lieux où il fait bon vivre et se déplacer.
